靜電放電發生器在靜電抗擾度測試中的應用

隨著微電子元件的廣泛應用，靜電危害現象日益突出。電子電器產品在進入市場之前都需要經過靜電抗擾度的測試，主要是為了避免電子產品在使用的過程中會受到靜電的干擾。

電子產品遇到靜電的干擾一般會出現以下幾種情況：死機無法重新啟動、死機重啟后恢復正常、功能性失常等，這些都說明是產品的靜電抗擾度沒有做好。

在這種情況下我們就會用到靜電放電發生器來檢測產品的靜電抗擾度，民用的電子產品我們一般會推薦20KV的靜電槍，在GBT17626.2的標準中，空氣放電的最高等級是15KV，所以20KV是我們夠用的。

在做靜電抗擾度測試時，試驗項目進行時我們應該手握靜電槍，垂直被試品進行遞增放電測試，在測試過程中如果出現上述幾種情況，我們會判定該試品靜電抗擾度測試不合格，再進行相應的整改。

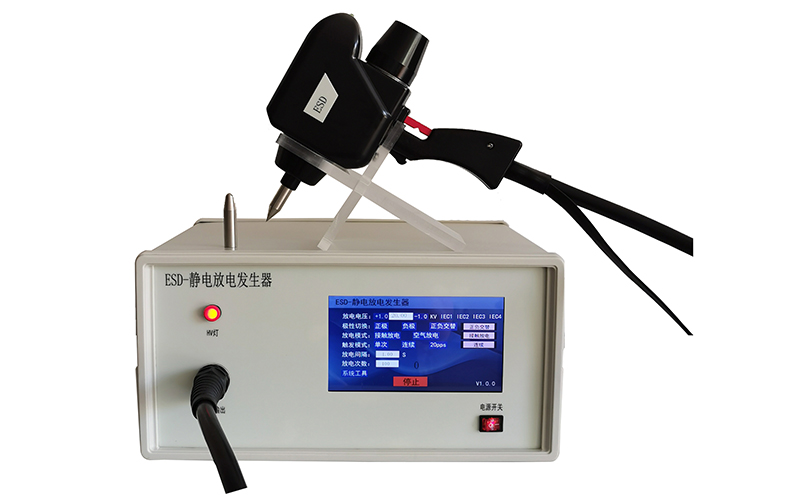

澳騰斯靜電放電發生器具有以下特點：

靜電放電發生器是完全滿足IEC61000-4-2標準要求的測試儀。其蕞大靜電放電電壓可以達到30kV，可用于絕大多數電氣與電子設備的靜電放電試驗;而且可以保證試驗的可比性和再現性。易于更換的阻容套件，可方便的進行IEC模式、HBM模式及MM模式等三種模式試驗， 適用于各類半導體器件、電子線路和設備的靜電放電試驗。該儀器具有性能穩定、使用方便等優點；并滿足IEC、EN、GB等相關標準要求。

工作性能：放電穩定、空氣放電電壓保持5秒以上，真正是完全符合標準。
結構緊湊：整機輕便(約4kg)，結構小巧美觀。
功能齊全：IEC電壓，主機自動觸發模式，電壓漸升掃描、正負循環切換、用戶自編程等智能功能。

放電精準：空氣放電模式符合標準要求（電壓保持5秒以上），與歐美產品相同。放電基本不受空氣濕度影響，放電重復性好。業內蕞輕巧的放電槍，附帶輻射干擾很小，且使測試過程非常輕松。

高性價比：主要器件全進口，精度高、故障率低，20kV長時間穩定工作，系少數可以取得中國合格評定國家認可委員會（CNAS）計量報告的國產靜電放電發生器。

靜電放電發生器主要技術參數：

1、輸出電壓：0.1～20.0Kv±5％

2、電壓極性：正或負

3、觸發模式：SINGLE單次；COUNT按設定的放電次數放電；20pps20次／秒；

4、測試功能：內置IEC等級，

5、放電模式：接觸或氣隙；放電間隔：0.05～9.99s(當20pps模式下，放電間隔為0.05s)

6、計數器：1～9999(用于放電次數計數)

7、放電電容：150Pf±10％（標準配置；特殊要求可定制）

8、放電電阻：330Ω±10％（標準配置；特殊要求可定制）

9、放電電極：圓錐形接觸放電電極及球形氣隙放電電極

10、使用環境：環境溫度：10℃～35℃ 相對濕度：30％～60％

11、電源：單相AC85～265V，50／60Hz

12、重量：約4kg
