七大EMC抗擾度測試方法介紹分析

EMC抗擾度測試包括浪涌抗擾度測試、傳導抗擾度測試、磁場測試、壓降測試、EFT測試、ESD測試、輻射抗擾度測試多種類型的測試。可衡量設備承受不同類型電磁現象的能力。這對于在國際上銷售的消費品以及軍事，醫療，航空電子設備和其他專用產品來說非常重要。在這里，我們將介紹七個最常用EMC抗擾度測試的方法。

1.浪涌抗擾度測試

電磁浪涌可能由多種因素引起，包括間接雷擊和常規電源開關事件。出于合規性和可靠性的目的，至關重要的是要適當地防止低頻電涌對許多消費品的影響。即使是瞬間電涌也會導致電弧放電，電纜故障，電機損壞以及許多其他問題。浪涌仿真需要使用專用的EMC測試設備來確認已安裝適當的保護電路，以確保產品上市時不會出現任何責任問題。設備為雷擊浪涌發生器。

2.傳導抗擾度測試

傳導抗擾度測試包括模擬來自其他設備的潛在干擾，這些其他設備由同一電源網絡供電，或者通過電感耦合到其I / O線上。可以使用幾種不同類型的EMC測試設備，包括 CDN，BCI探頭和直流電壓注入設備。傳導抗擾度測試的ES-608射頻傳導干擾模擬測試系統。

3.磁場測試

磁場測試使用EMC測試設備來模擬磁場的影響，并確保設備繼續正常運行。需要此類抗擾性測試的典型設備包括CRT監視器，電動麥克風等。

4.壓降測試

顧名思義，電壓降測試用于測試突然的電壓驟降或其他電源中斷對設備的影響。這將復制掉電的影響以及設備可能會遇到的交流電源網絡中的正常波動。在電壓降測試中，抽頭自耦變壓器和 抗擾度測試系統 將運行一系列模擬，這些模擬具有變化的長度和嚴重程度的跌落和跌落。電壓降測試還用于測試設備在完全斷電后成功重啟的能力。

5.EFT測試

EFT（電快速瞬變）測試可復制由電網上的感性負載切換引起的干擾。突發發生器用于模擬電氣開關，電動機和繼電器，熒光燈鎮流器以及其他常見瞬變原因對被測設備的影響。不正確的接地或共模轉換可能導致故障，內部損壞，輔助設備問題，通信問題等等。EFT測試通常在交流或直流電源端口以及信號/控制端口上執行，信號/控制端口可以連接到長度超過3m的電纜。

6.ESD測試

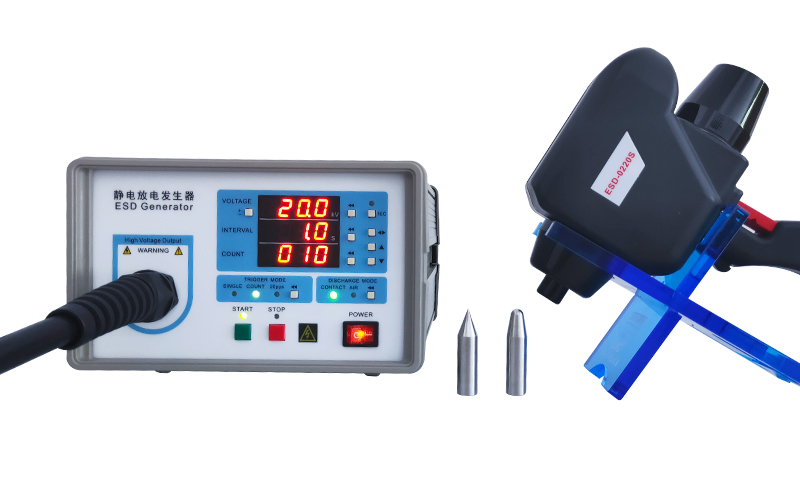

靜電放電（ESD）是指電擊由于積聚的靜電而產生的靜電放電（地毯電擊）。這些短暫的能量爆發會導致許多問題，例如IC端口損壞，通信故障，LCD屏幕損壞等等。ESD測試是通過EMC測試設備執行的，該設備會產生短暫的能量爆發，通常在4kV和8kV時。測試設備配備有可模擬電荷的直接接觸和空中傳輸的技巧。常見的設備為靜電放電發生器。

7.輻射抗擾度測試

輻射抗擾度測試可評估設備在暴露于不同電場源的情況下正常運行的能力。電磁噪聲可能來自多種來源，從手機，微波爐到Wi-Fi路由器。
