可順利通過電磁兼容性試驗的設計重點

接地設計：

一旦發生了靜電放電，應該讓其盡快旁路地，不要直接侵入內部電路。例如內部電路如用金屬機箱屏蔽，則機箱應良好接地，接地電阻要盡量小，這樣放電電流可以由機箱外層流入大地，同時也可以將對周圍物體放電時形成的騷擾導入大地，不會影響內部電路

電路設計：

設備中不用的輸入端不允許處于不連接或懸浮狀態，而應當直接或通過適當電阻與地線或電源端相連通。一般來說，與外部設備連接的接口電路都需要加保護電路，其中也包括電源線，這一點往往被硬件設計所忽視。以微機為例來講，應該考慮安排保護電路的環節有：串行通信接口、并行通信接口、鍵盤接口、顯示接口等。

PCB設計：

良好的PCB設計可以有效地減少ESD干擾對產品造成的影響，這也是電磁兼容設計中ESD設計部分的一個重要的內容，大家可以從那部分課程中得到詳細的指引。靜電放電發生器對一個成品進行電磁兼容對策時，很難再對PCB進行重新設計（改進成本太高），此處不再加以介紹。

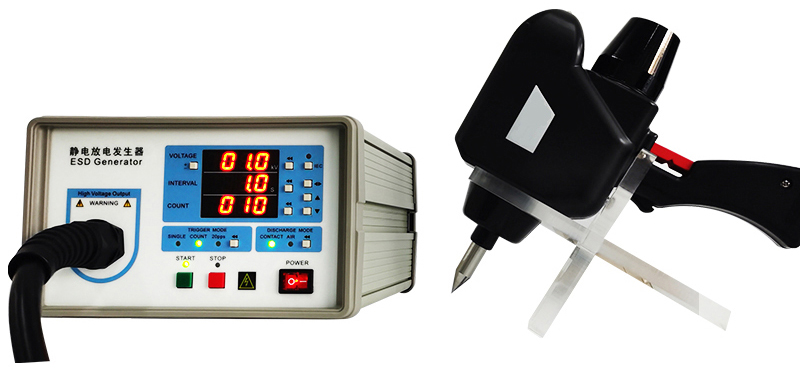

澳騰斯靜電放電發生器具有以下特點：

靜電放電發生器是完全滿足IEC61000-4-2標準要求的測試儀。其蕞大靜電放電電壓可以達到30kV，可用于絕大多數電氣與電子設備的靜電放電試驗;而且可以保證試驗的可比性和再現性。易于更換的阻容套件，可方便的進行IEC模式、HBM模式及MM模式等三種模式試驗， 適用于各類半導體器件、電子線路和設備的靜電放電試驗。該儀器具有性能穩定、使用方便等優點；并滿足IEC、EN、GB等相關標準要求。

工作性能：放電穩定、空氣放電電壓保持5秒以上，真正是完全符合標準。
結構緊湊：整機輕便(約4kg)，結構小巧美觀。
功能齊全：IEC電壓，主機自動觸發模式，電壓漸升掃描、正負循環切換、用戶自編程等智能功能。

放電精準：空氣放電模式符合標準要求（電壓保持5秒以上），與歐美產品相同。放電基本不受空氣濕度影響，放電重復性好。業內蕞輕巧的放電槍，附帶輻射干擾很小，且使測試過程非常輕松。

高性價比：主要器件全進口，精度高、故障率低，20kV長時間穩定工作，系少數可以取得中國合格評定國家認可委員會（CNAS）計量報告的國產靜電放電發生器。

靜電放電發生器主要技術參數：

1、輸出電壓：0.1～20.0Kv±5％；

2、電壓極性：正或負；

3、觸發模式：SINGLE單次；COUNT按設定的放電次數放電；20pps20次／秒；

4、測試功能：內置IEC等級；

5、放電模式：接觸或氣隙；放電間隔：0.05～9.99s(當20pps模式下，放電間隔為0.05s)；

6、計數器：1～9999(用于放電次數計數)；

7、放電電容：150Pf±10％（標準配置；特殊要求可定制）；

8、放電電阻：330Ω±10％（標準配置；特殊要求可定制）；

9、放電電極：圓錐形接觸放電電極及球形氣隙放電電極；

10、使用環境：環境溫度：10℃～35℃ 相對濕度：30％～60％；

11、電源：單相AC85～265V，50／60Hz；

12、重量：約4kg。
