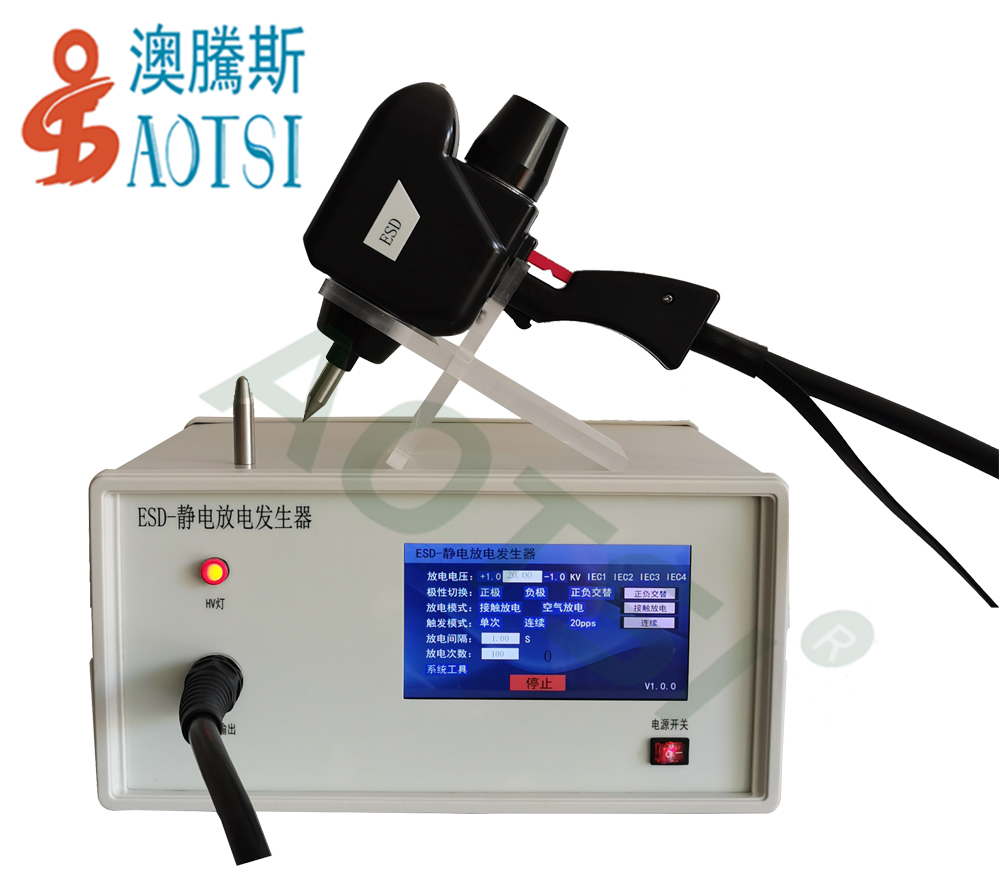

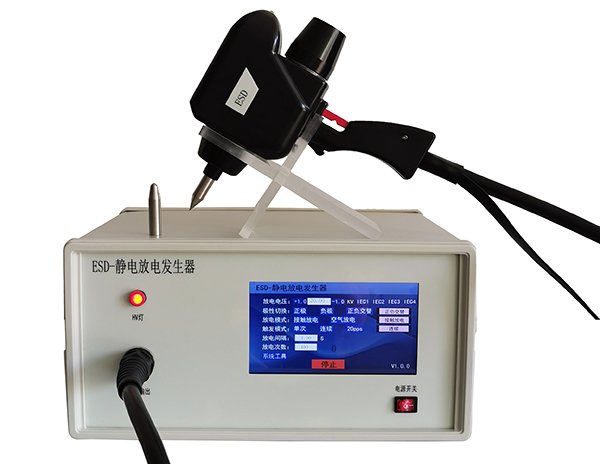

• 產品名稱：ESD靜電放電測試儀20KV
• 產品型號：AOTSI-20KV
• 0

點擊咨詢

一、產品簡介：

ESD靜電放電測試儀是東莞澳騰斯儀器有限公司研制的一種在性能上完全滿足IEC61000-4-2和GB/T17626.2標準要求的測試儀。其蕞大靜電放電電壓可以達到20kV，足以覆蓋標準中蕞嚴酷等級的靜電電壓要求(第4級氣隙放電的靜電電壓要求為15kV)，同時適用于更多的應用領域以及未來新標準的要求。所以ESD靜電放電測試儀可用于絕大多數電氣與電子設備的靜電放電試驗，而且可以保證試驗的可比性和再現性。ESD靜電放電測試儀主要模擬帶電的人體或器物對設備干擾及破壞情況，用于評點電子設備抗靜電破壞的能力。

二、滿足試驗標準：

IEC61000-4-2 ；GB/T17626.2；GJB128A；GJB1649；GJB548A；GB/T19951；IEC 61000-6-1；IEC 61000-6-2；IEC 61326；IEC 61340-3-1；EN 61000-6-1；EN 61000-6-2；EN 61326；ITU-T K.20；ISO 14304；Bellcore GR-1089-CoreANSI/ESD STM5.1；ANSI/ESDSTM5.2；IBC747-1；JEDEC EIA/JESD22；MIL-STD-750；MIL-STD-883E/F；ISO10605 ；ISO14304 ；GR 1089

三、主要技術參數：

1、輸出電壓：0.1～20.0Kv±5％

2、電壓極性：正或負

3、觸發模式：SINGLE單次；COUNT按設定的放電次數放電；20pps20次／秒；

4、測試功能：內置IEC等級，

5、放電模式：接觸或氣隙；放電間隔：0.05～9.99s(當20pps模式下，放電間隔為0.05s)

6、計數器：1～9999(用于放電次數計數)

7、放電電容：150Pf±10％（標準配置；特殊要求可定制）

8、放電電阻：330Ω±10％（標準配置；特殊要求可定制）

9、放電電極：圓錐形接觸放電電極及球形氣隙放電電極

10、使用環境：環境溫度：10℃～35℃ 相對濕度：30％～60％

11、電源：單相AC85～265V，50／60Hz

12、重量：約4kg

13、靜電放電測試專用試驗臺（ESDD）

四、技術指標：

木桌：1600mm×800mm×800mm（長×寬×高）             1張（純實木制做，不含任何金屬釘）

參考接地板：2600mm×1700mm×1.0mm（長×寬×厚）  1張（不銹鋼材質）

水平耦合板： 1600mm×800mm×1.0mm（長×寬×厚）   1張（不銹鋼材質）

垂直耦合板： 500mm×500mm×1.0mm（長×寬×厚）     1張（不銹鋼材質）

絕緣襯墊： 1450mm×650mm×0.5mm（長×寬×厚）       1張

接地電纜：470kΩ×2                                                          2根

五、產品特點：

ESD靜電放電測試儀是完全滿足IEC61000-4-2標準要求的測試儀。其蕞大靜電放電電壓可以達到30kV，可用于絕大多數電氣與電子設備的靜電放電試驗;而且可以保證試驗的可比性和再現性。易于更換的阻容套件，可方便的進行IEC模式、HBM模式及MM模式等三種模式試驗， 適用于各類半導體器件、電子線路和設備的靜電放電試驗。該儀器具有性能穩定、使用方便等優點；并滿足IEC、EN、GB等相關標準要求。

性能穩定 ：放電穩定、空氣放電電壓保持5秒以上，真正是完全符合標準。
結構緊湊:整機輕便(約4kg)，結構小巧美觀。
功能齊全:IEC電壓，主機自動觸發模式，電壓漸升掃描、正負循環切換、用戶自編程等智能功能。

放電精準:空氣放電模式符合標準要求（電壓保持5秒以上），與歐美產品相同。放電基本不受空氣濕度影響，放電重復性好。業內蕞輕巧的放電槍，附帶輻射干擾很小，且使測試過程非常輕松。

高性價比:主要器件全進口，精度高、故障率低，20kV長時間穩定工作，系少數可以取得中國合格評定國家認可委員會（CNAS）計量報告的國產ESD靜電放電測試儀。
