電子式拉力試驗機如何進行位移標定？

電子式拉力試驗機位移標定的方法，操作通常有2種方法：

方式一：編碼器脈沖

將相應脈沖參數乘以4后填入即可。編碼器旋轉一圈相當于：如果編碼器固定在絲杠上，編碼器旋轉一圈相當于絲杠推動壓盤(或橫梁)移動了相當于絲杠絲距的位移量，此處填入絲距即可。

方式二：如果方式一不能正常完成標定，可采用本方式

移動電子式拉力試驗機的壓盤(或橫梁)，使移動一定距離，用卡尺(或其它測量工具）測量壓盤(或橫梁)實際的移動距離。例如實際測量為100mm，而軟件卻顯示105mm；將相應值填入后點”應用”按鈕即完成標定。將位移清零。

電子拉力機位移解決辦法：電子拉力機位移異常基本為三方面

第一步：檢查拉力機位移傳感器

因?yàn)殡娮永υ囼?yàn)機系統為一閉環系統,判斷系統中哪一部分出現了故障,先要斷開系統中的回路,使系統成為一開環系統.如判斷傳感器信號時候正常,須斷開位移傳感器的反饋信號,使系統成為開環.這時,從工作站發出一個控制作動器移動信號,然后測量傳感器反饋值,重復幾次后,當測量到傳感器的反饋數據為一個線性變化的直線,判定傳感器正常

第二步：檢查試驗機放大器單元

排除了位移傳感器的故障后,再檢查放大器單元是不是正常.先斷開放大器單元的輸出信號.拆除輸出接線,再通過工作站給放大器單元加一個直流輸入信號,并測量放大器單元的輸出情況,重復幾次后,測量到的放大器單元的輸出信號成線性變化趨勢,以判定放大器單元正常.

第三步：檢查拉力試驗機系統設置

在工作站中的顯示發現作動器的行程只有±10mm,正常情況下應為±50mm,認為系統設定出現問題,需重新設定系統.重新設定作動器的行程為±50mm之后,在工作站的顯示板上的顯示值仍不正確,故認為只有重新標定位移系統,才能解決此故障。

一、 簡介

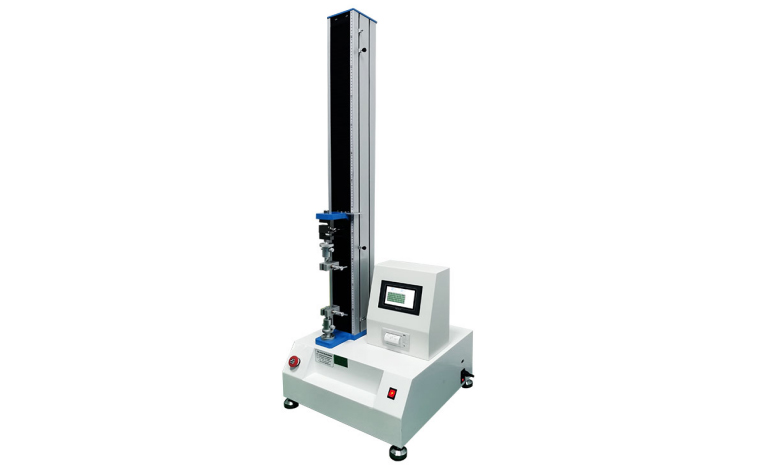

單柱拉力試驗機又名萬 能材料試驗機、拉力強度試驗機、剝離強度試驗機和金屬拉力機，適用于對橡膠，塑膠，鋁塑管，復合材料，防水材料，防止物，紗線，纖維，電線電纜，紙張，彈簧，木材，包裝材料，膠帶等材料進行拉伸，壓縮，彎曲，剪切，撕裂，剝離等力學性能的測試，還可實現恒應力，恒應變，蠕變，松弛等多閉環試驗，配置特殊裝置后還能完成扭轉，杯突等試驗項目。

拉力試驗機系統適用于測定各種材料在拉伸、壓縮、彎曲、剪切、撕裂、剝離、穿刺等狀態下的力學性能及有關物理參數。可做拉伸、壓縮、三點抗彎、四點抗彎、剪切、撕裂、剝離、成品鞋穿刺、紙箱持壓、泡棉循環壓縮、彈簧拉壓及各種動靜態循環測試，并可根據GB、ISO、DIN、ASTM、JIS等國際標準進行試驗和提供數據。

設備超強功能特點：

限位保護：設備具有程控各機械兩極保護，確保儀器在設定的行程內正常工作；

超載保護：當負載達到力量傳感器的110%是，儀器自動停機；

自動診斷：定時對測量系統，驅動系統進行過壓、過流、超溫等檢查，出現異常情況即刻停機。

主要規格及技術參數

★力分辯力：1/400000，采樣頻率400次/秒；

★力精度：示值的±0.1%(20～100％FS)；

★位移分辨力：光電編碼器,可達0.001mm；

★速度精度：示值±1% 以內；

★單次試驗，手動10點統計，并自動計算平均值，斷裂值；

★適配多種光柵編碼器，脈沖數范圍：100~65535；

★單柱拉力試驗機自動歸位功能；
