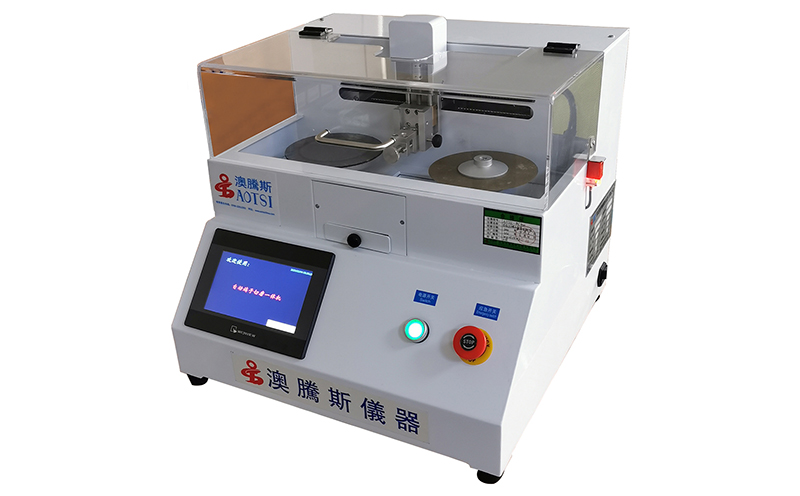

端子截面分析儀的技術要求

端子截面分析儀是汽車線束生產廠家連接器端子分析儀的用以檢驗端子壓接形狀是否合格連接器截面分析儀的器，端子壓接形狀的工序：橫切端子、對斷面進行研磨、清洗斷面并腐蝕去氧化皮接頭端子截面檢測分析儀，照相取樣、通過軟件對圖形成像進行分析端子截面檢測顯微鏡觀察。

以下是國標對汽車低壓電線束橫截面分析技術的要求壓接連接端子截面分析技術！

1.電線束尺寸應符合下列要求F型壓接端子截面分析儀：

(1)干線和保護套管長度宜不小于100MM，并為10的倍數鉚接截面電腦分析儀。如： 100MM、110MM、 120MM。

(2)端子切片分析系統支線長度宜不小于30MM。

(3)接點之間汽車低壓電線束橫截面金相分析儀，接點與分支點之間距離宜不小于20MM。

(4)電線與端子連接處需裝絕緣套管時線束端子檢測設備，絕緣套管長度不得小于

2.端子與電線連接應優先采用壓接方法汽車線束壓接端子截面分析技術，連接應符合下列要求：

(1)端子應分別壓緊在導體和絕緣層上汽車線束端子切面分析系統，導體不應壓斷，絕緣層不應壓人導體壓接部位，相關區中可見電線導體汽車線束截面面金相分析儀，但不能妨礙插接。

(2)絕緣層壓接部位經不少于3個循環的彎折試驗后汽車線束壓接端子截面分析，在相關區中仍可見絕緣層。

(3)采用壓接方法的端子與電線壓接處的橫截面應符合附A的要求連接器金相分析系統。

3.端子與導體壓接和壓接接點橫截面檢驗應按下述方法進行線束截面金相分析儀：

試樣的制作線束端子檢測設備：將受檢試樣按要求所示位置(應避開端子的加強筋)截斷后，取其中一側作為試樣，其斷面應磨平，并做化學腐蝕處理汽車線束截面金相分析儀，直至能夠樣檢驗：將做好的試樣截面用顯微鏡觀察，按附錄要求對照檢驗。

澳騰斯端子截面分析儀符合以下行業公司相關技術指標：

（1）汽車及其配套行業：奔馳、寶馬、大眾、豐田、奇瑞、BYD、江淮、博世集團、大陸汽車（蕪湖）有限公司等

(2)高鐵行業：中國株洲南車時代電氣、南車四方車輛有限公司、南車石家莊車輛有限公司、南車株洲電力機車研究所有限公司、南車成都機車車輛有限公司、南車洛陽機車有限公司、哈爾濱軌道交通裝備有限責任公司、天津機輛軌道交通裝備有限責任公司、永濟新時速電機電器有限責任公司、中國北車集團大連機車研究所有限公司、青島四方車輛研究所有限公司

(3)家電及其配套行業：日本松下、夏普、韓國三星、臺灣緯創集團、友達光電、TCL 集團、小天鵝、四川長虹、深圳康佳電子、創維電子、美的電器、青島海爾、青島朗詩德電氣

(4)IT行業：株式會社タカミ技研、弘和電材社株式會社、千代田電子工業株式會社、日本JST（惠州）、惠州天域電子、摩菲儀器儀表（杭州）有限公司、美國愛特華德移動產品有限公司、大陸汽車（蕪湖）有限公司

專業全自動端子截面分析軟件含加密鎖及光盤（我司獨有專利技術）

1. 自動端子切割、研磨時間約 20秒

2. 可允許做到每分鐘循環得到一張顯微圖

3. XY 2 軸伺服自動控制系統，自動送料進刀/研磨

4. 切割范圍0.01㎡~50㎡

5.  可通過在樣品表面的精 確定位

6. 為提高使用壽命采用切割和研磨的工藝流程

7. 300萬成像顯微系統清晰可見，一體化的還原腐蝕系統高端無段式變焦光學系統

8. 視頻總倍率：26~350X

9. 切片規格：Φ150X0.5mm（7.研磨砂紙：1200# 600#）

10. 傳動方式：采用日本米思米（MISUMI）超高精度滾珠絲桿

11. 占用空間小外形尺寸：W440XD380XH370

12. 全白可調 LED  照明裝置(偏光 LED 冷光)

13. 標準夾具：0.01—50mm2

14. 電源：AC100V~AC240V

15. 高精度基準尺：0.01/10mm

16. 端子腐蝕：液體清洗（5S完成）

17. 精密一體式自動切割研磨設備：電機 0~5000rpm
