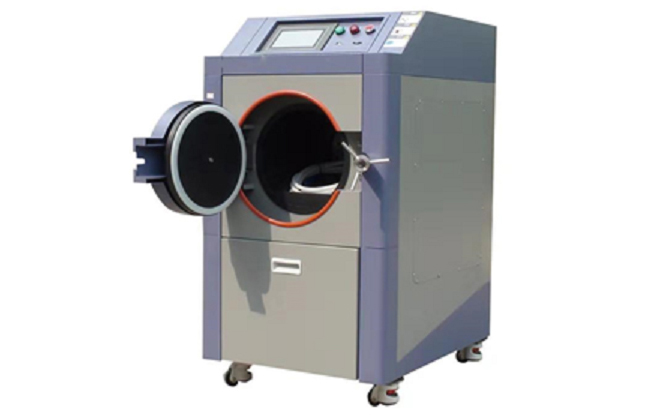

JESD22-A118B未飽和高壓蒸汽加速老化試驗機

JESD22-A118B試驗方法主要適用于防潮性評估和耐用性試驗，并可作為無偏高壓蒸煮試驗的替代。樣品在非冷凝、潮濕的環境中進行類似于JESD22-A101“穩態溫度、濕度和偏差壽命試驗”，但溫度較高。對于本程序規定的溫度限值，試驗通常會產生與無偏“85℃/85%RH”穩態濕度壽命試驗相同的失效機制，但如果考慮到更高的溫度，則必須注意，因為可能會產生不切實際的失效機制。使用非冷凝環境可避免許多不相關的外部故障，如pin腳間泄漏或鉛腐蝕。然而，由于吸收的水分通常會降低大多數聚合物材料的玻璃化轉變溫度，高濕度和高溫（>tg）的結合可能會產生不切實際的材料失效，如果出于可靠性或鑒定目的的無偏HAST，則需要謹慎。

1、目的

JESD22-A118B試驗方法主要適用于防潮性評估和耐用性試驗，并可作為無偏高壓蒸煮試驗的替代。樣品在非冷凝、潮濕的環境中進行類似于JESD22-A101“穩態溫度、濕度和偏差壽命試驗”，但溫度較高。對于本程序規定的溫度限值，試驗通常會產生與無偏“85℃/85%RH”穩態濕度壽命試驗相同的失效機制，但如果考慮到更高的溫度，則必須注意，因為可能會產生不切實際的失效機制。使用非冷凝環境可避免許多不相關的外部故障，如pin腳間泄漏或鉛腐蝕。然而，由于吸收的水分通常會降低大多數聚合物材料的玻璃化轉變溫度，高濕度和高溫（>tg）的結合可能會產生不切實際的材料失效，如果出于可靠性或鑒定目的的無偏HAST，則需要謹慎。

HAST試驗方法為了評估非密封封裝固態器件在潮濕環境中的可靠性的試驗方法。這是一種高度加速試驗 ,排冷凝條件下利用溫度和濕度加速水汽通過外部保護材料

(封裝材料或密封件)或沿著外部保護材料和金屬導體之間的界面滲透。本試驗中不采用偏壓,以確保可能被偏壓掩蓋的失效機制可以被揭示如電偶腐蝕。此測試用于識別封裝內部的故障機制,具有破壞性。

2.試驗設備

試驗需要一個HAST加速老化試驗箱 ,該試驗箱能夠在規定試驗條件的上升和下降過程中保持規定的溫度和相對濕度。

2.1校準記錄

建議對每個試驗循環的溫度分布進行永 久性記錄,以便驗證應力條件。校準記錄應驗證在蕞大熱質量負載條件下,設備在升溫和降溫過程中避免在溫度于50°C的被測設備(DUT)上冷凝。校準記錄應驗證,對于穩態條件和蕞大熱質量負載,試驗條件保持在表1規定的公差范圍內。

2.2壓力裝置

受試樣品必須放置在HAST試驗箱中,以使溫度梯度蕞小化。受試樣品與內腔表面的距離不得小于3cm ,環受到加熱器直接輻射熱的影響。如果樣品安裝在試驗板上，試驗板的方向應盡量減少對蒸汽循環的干擾。

2.3離子污染

在選擇任何引入HAST加速老化試驗箱的材料時,必須小心謹慎,以盡量減少污染物的釋放,燼量減少由于腐蝕和其他機制造成的降解。應控制試驗裝置的離子污染,以避免試驗受影響。

2.4蒸餾或去離子

應使用室溫”下電阻率蕞小為1MQ-cm的蒸餾水或去離子水。

3、試驗條件

測試條件包括溫度、相對濕度和持續時間。

設備用途：

未飽和高壓加速老化試驗機主要是測試半導體封裝之濕氣能力，待測產品被置于嚴苛之溫度、溫度及壓力下測試，濕氣會沿著膠體或膠體與導線架之接口滲人封裝體，常見之故障方式為主動金屬化區域腐蝕造成之斷路，或封裝體引腳間因污染造成短路等。是加速水分通過外部保護材料或密封劑或外部材料和導體之間的滲透，通過在設定的溫度和濕度條件下連續施加壓力來完成的。

機械結構：

1.圓型內箱,不銹鋼圓型試驗內箱結構,符合工業安全容器標準,可予防試驗中結露滴水現象.

2.圓幅內膽,不銹鋼圓弧型內膽設計,可避免蒸氣過熱直接沖擊.

3.水管采用銅管+喇叭口，精密設計,氣密性良好,耗水量少。

4.專用型 packing ,材質：耐高溫夕膠發泡成型，內箱壓力愈大時,packing 會有反壓會使其與箱體更緊密結合,與傳統擠壓式完全不同,可延長 packing 壽命.

5.臨界點 LIMIT 方式自動安全保護,異常原因與故障示機臺具有定時干燥功能 , 使試驗產品處于干燥狀態.

6.水箱采用 16L 大容量水箱，置于箱體底部，采用蕞新主動式自動補水系統，有效防止加熱管干燒；試驗不終 斷;試驗結束時設備會自動瀉除壓力.

供電條件：

AC220V 火線+零線+保護地線。要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須是獨立供本設備使用。

安全保護裝置：

試驗時全程檢測超溫超壓保護，第 一階段儀表內部超高溫保護，第二階段儀表內部加濕器缺水保護，高 壓力保護，水箱缺水報警斷電，第二階段加濕管極限溫度保護，第二階段超高壓保護，第三階段緊急泄壓保護，手動泄壓保護，自動泄壓等。
