JJG145-2007擺錘式沖擊試驗機

計量性能要求

1.試驗機機架擺軸軸線與基準面的平行度應在1/1000以內。該項目應由制造者在合格證書中給出；

2.擺錘自由懸掛時，沖擊刀刀刃與試樣的間隙應在±0.5mm以內；

3.擺錘側面與擺動平面的平行度以及擺錘側面與試樣支座的垂直度要求見下圖；

4.沖擊刀刃應在通過支座跨距中心并垂直跨距的平面上，其允差為0.5mm。擺錘自由擺動時，刀刃與試樣縱向軸線的夾角應為90°±2°；

5.擺軸軸向間隙不應超過0.25mm；

6.擺軸軸承處的徑向間 隙不應超過0.08mm。

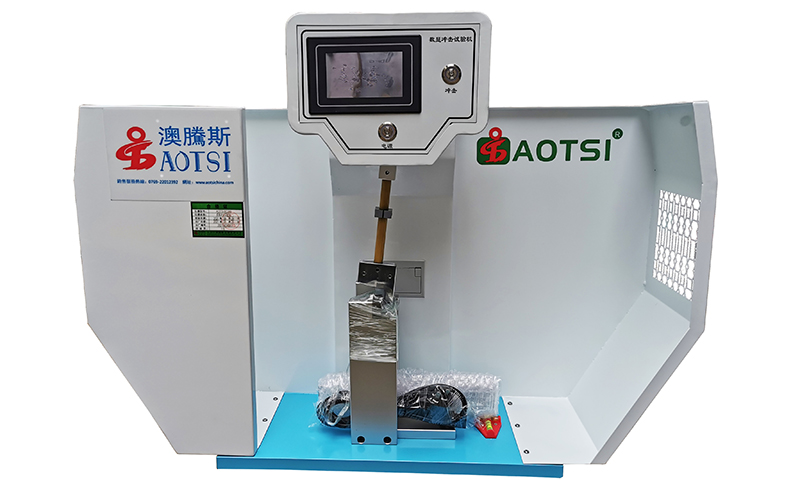

擺錘沖擊試驗機用途：

擺錘式沖擊試驗機又名懸臂梁沖擊試驗機主要用于硬質塑料（包括板材、管材、塑料異性材）、增強尼龍、玻璃鋼、陶瓷、鑄石、電絕緣材料等非金屬材料的沖擊韌性的測定,是化工行業、科研單位、大專院校用于材料性能檢測的理想試驗設備。

擺錘式沖擊試驗機特點：

懸臂梁沖擊試驗機主要技術參數完全符合ISO180、GB/T2611、JB/T8761、ASTM D256等標準的要求。觸摸屏控制、結構簡單、操作方便、數據準確，微型打印，是本試驗機的幾大特點。

擺錘沖擊試驗機參數：

u使用溫度（15-35）℃

u電源：AC220±10% 50HZ

u沖擊速度：3.5m/s

u沖擊能量： 2.75J、5.5J

u沖擊擺力矩：Pd2.75=1.474N·M     Pd5.5=2.948N·M

u精度：角度（0.01°）   能量（0.01J）

u擺錘預揚角：150°±1°

u打擊中心距：335mm

u沖擊刀刃圓角半徑：0.8±0.5mm

u沖擊刀刃至鉗口上面距離：22±0.2mm

u試樣類型、尺寸。蕞佳試樣為1型，為優選型。 （單位mm）

A型缺口     45°±1°    缺口底部半徑   R0.25±0.05mm

A型缺口     45°±1°    缺口底部半徑   R1±0.05mm

*注：可依客戶產品尺寸定制
