ASTM D256-2010懸臂梁沖擊試驗機性能檢測標準

本測試方法適用于塑料耐撓曲沖擊破損性的測定，用安裝在“標準化”儀器中的“標準化”擺錘作一次擺動，使標準試樣斷裂，試樣所吸收的能量來表示。本測試方法的標準試驗要求試樣有一道銑成的缺口。在試驗方法A、C和D中，缺口處的強度集中從而導致脆性而非韌性斷裂。在試驗方法E中，通過將有缺口的試樣180°反向固定在臺鉗中，可得沖擊強度。所有試驗結果按每單位試樣寬度或切口處的面積所吸收的能量報出。

按以下四個代碼的種類中的一個，記錄每個試樣的破損類型：

C完全斷裂——試樣 分成兩段或多段的斷裂。

H鉸鏈斷裂——是一種不完全斷裂，試樣的一部分不能使自身支撐在水平上的位置，而另一部分仍保持垂直(二部分間夾角小于90° )。 (破裂試樣的兩段只是由很薄的表皮連接在一起，而且這種鉸鏈沒有任何殘留剛性。)

P部分斷裂——也是一種不完全斷裂，但不符合絞鏈斷裂定義，但在凹痕尖角至另一邊間的裂紋至少有90%。

NB非斷裂——是一種不完全斷裂，在凹痕尖角至另一邊間的裂紋擴展沒有達到90%。(只是彎了,可能有應力發白現象產生)

對于堅韌的材料來說，擺錘未必有足夠的能量來使蕞厲害的纖維完全斷裂和拋擲斷裂樣塊(一塊或幾塊)。由不斷裂試樣所得的結果應認為是對標準的偏離，且不應作為標準結果予以記錄。對任何兩種經歷不同破損種類(見方法中代碼的定義)的材料，其沖擊值不能直接用來對比。同樣，報出的平均值也須由只包括單個破損種類的試樣而得來的。此字母代碼將標在報出的沖擊值后面，以用來鑒明與報出值有關的破損種類。假如對于一種樣品，觀察到的破損種類不只一種的話，那么報告中就應標明每種破損種類的平均沖擊值，然后再在后面標上以此種方式破損的試樣百分數，并附上字母代碼。

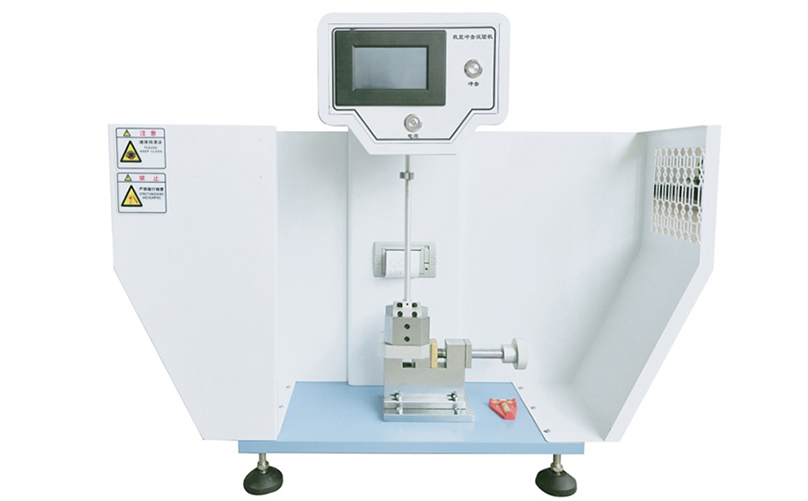

懸臂梁沖擊試驗機用途：

懸臂梁沖擊試驗機又名擺錘沖擊試驗機主要用于硬質塑料（包括板材、管材、塑料異性材）、增強尼龍、玻璃鋼、陶瓷、鑄石、電絕緣材料等非金屬材料的沖擊韌性的測定,是化工行業、科研單位、大專院校用于材料性能檢測的理想試驗設備。

懸臂梁沖擊試驗機特點：

懸臂梁沖擊試驗機主要技術參數完全符合ISO180、GB/T2611、JB/T8761、ASTM D256等標準的要求。觸摸屏控制、結構簡單、操作方便、數據準確，微型打印，是本試驗機的幾大特點。

懸臂梁沖擊試驗機參數：

u使用溫度（15-35）℃

u電源：AC220±10% 50HZ

u沖擊速度：3.5m/s

u沖擊能量： 2.75J、5.5J

u沖擊擺力矩：Pd2.75=1.474N·M     Pd5.5=2.948N·M

u精度：角度（0.01°）   能量（0.01J）

u擺錘預揚角：150°±1°

u打擊中心距：335mm

u沖擊刀刃圓角半徑：0.8±0.5mm

u沖擊刀刃至鉗口上面距離：22±0.2mm

u試樣類型、尺寸。蕞佳試樣為1型，為優選型。 （單位mm）

A型缺口     45°±1°    缺口底部半徑   R0.25±0.05mm

A型缺口     45°±1°    缺口底部半徑   R1±0.05mm

*注：可依客戶產品尺寸定制

本文出自東莞市澳騰斯儀器有限公司，轉載請注明出處！更多澳騰斯地板類檢測設備相關資訊請訪問：www.jyknfs.com

24小時熱線電話：13712277050
