IEC61000-4-2標準靜電放電發生器

一、試驗的實施

試驗應按照試驗計劃,采用對受試設備直接和間接放電的方式進行。它包括:

——受試設備典型工作條件；

——受試設備是按臺式設備還是按落地式設備進行試驗；

——確定施加放電點；

——在每個點上，是采用接觸放電還是空氣放電；

——所使用的試驗等級；

——符合性試驗中在每個點上施加的放電次數；

——是否還進行安裝后的試驗。

為了制定試驗計劃,可能需要進行某種調查性試驗。

二、試驗結果和試驗報告

本章給出了對本標準有關的試驗結果的評價和試驗報告的指導性原則。

由于受試設備和系統的多樣性和差異性,使得確定試驗對設備和系統的影響變得比較困難。

若專業標準化技術委員會或產品技術規范沒有給出不同的技術要求,試驗緒果應該按受試設備的

運行條件和功能規范進行如下分類:

1.在技術要求限值內的性能正常；

2.功能或性能暫時降低或喪失,但能自行恢復；

3.功能或性能暫時降低或喪失,但要求操作人員干預或系統復位；

4.因設備(元件)或軟件的損壞或數據的丟失而造成不能自行恢復至正常狀態的功能降低或喪失。

設備不應由于進行本標準規定的試驗而出現危險或不安全的后果。

驗收試驗時,試驗程序和試驗結果的說明必須在專門的產品標準中加以描述。

一般地,如果設備在整個試驗期間顯示其抗干擾度,并且在試驗結束后,受試設備滿足技術規范中的功能要求，則表明試驗合格。

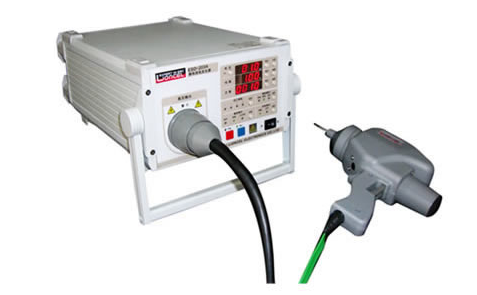

人體對物體或兩個物體之間產生的靜電，可能引起電氣，電子設備的電路發生故障，甚至被損壞。所以，模擬靜電放電的測試在全世界范圍內廣泛地應用。靜電放電發生器 (ESD Generator) 或叫靜電放電模擬器(ESD Simulator)，俗稱靜電放電槍(ESD gun)是電磁兼容測量與試驗中靜電放電抗擾度(ESD immunity)試驗中的重要設備。目的是為了檢驗電子設備受到外來靜電放電時能否正常工作。

依據標準：IEC61000-4-2和GB/T17626.2

主要技術參數：

1、輸出電壓：0.1～20.0Kv±3％

2、電壓極性：正或負

3、觸發模式：SINGLE單次；COUNT按設定的放電次數放電；20pps20次／秒；

4、測試功能：內置IEC等級，

5、 放電模式：接觸或氣隙；放電間隔：0.05～9.99s(當20pps模式下，放電間隔為0.05s)

6、  計數器：1～9999(用于放電次數計數)

7、  放電電容：150Pf±10％（特殊要求可定制）

8、  放電電阻：330Ω±10％（特殊要求可定制）

9、  放電電極：圓錐形接觸放電電極及球形氣隙放電電極

10、 使用環境：環境溫度：10℃～35℃ 相對濕度：30％～60％

11、 電源：單相AC85～265V，50／60Hz

12、 重量：約4kg
