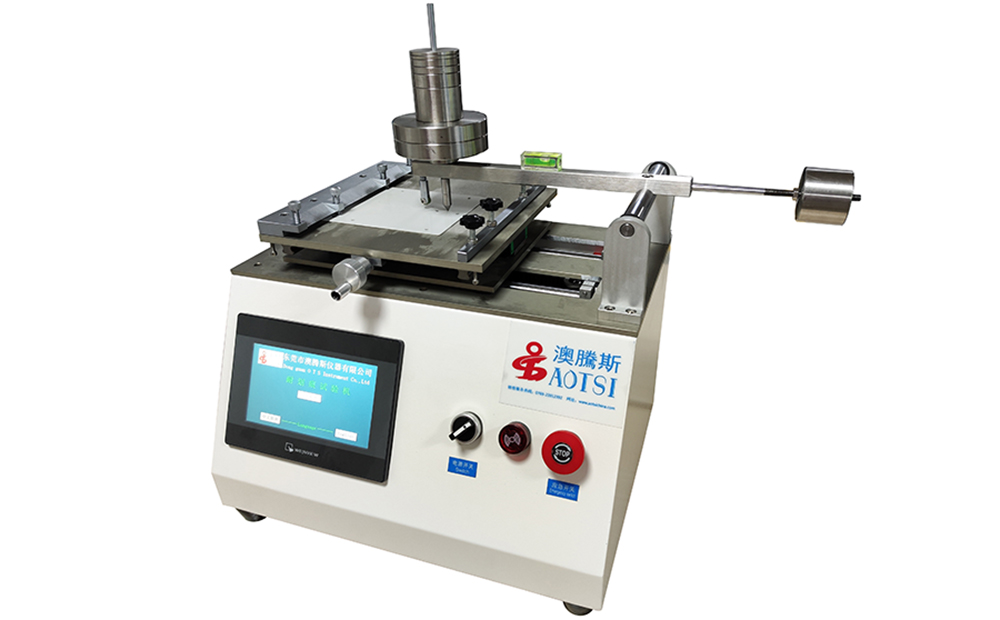

ISO 1518-1油漆清漆耐劃痕測試儀

耐劃痕測試儀可測試觀察產品表面涂層的抗劃痕性，如卷材漆，鐵罐油墨，金屬漆，汽車表面涂層等。耐劃痕測試儀適用于彩涂板單一涂層或復合涂層的表面耐劃傷性能評定，以一定重量下球形鋼針劃破涂層或球形鋼針未劃破涂層的負重以此來評定涂層的耐劃傷能力。耐劃痕測試儀測試時用一個帶直徑為1mm的半球形劃針，緩慢地接觸被測表面，劃一條約10cm長的劃痕。

根據測試目的和加載的載荷的不同，可觀察到不同程度的穿透，從表面痕跡到徹底穿透。電機驅動樣本與劃針輕輕接觸，劃針在樣本上劃過，到達終點后自動停止。劃針與金屬基體的接觸由一個電壓計來識別，當被測樣本涂層被劃破后，電流表顯示有電流通過。

一、調速劃痕試驗儀 漆膜劃痕試驗儀 油漆涂料檢測設備儀器的工作原理

本儀器主要是由劃針架和工作臺組成，劃針架上的劃針保證垂直地作用于涂膜樣板上（樣板固定在工作臺上的實驗臺上，可橫向或縱向移動；）。

二、調速劃痕試驗儀 漆膜劃痕試驗儀 油漆涂料檢測設備使用要求

1、涂膜樣板：按GB9271—88制備，規格為：120*50mm

2、實驗環境：溫度23±2°C，相對濕度：50±5%（參照GB9278—88）

本裝置是根據GB4943.1-2011第2.10.8.4條款、IEC60950第2.10.8.4條款、GB4706.1第21.2條款及IEC60335-1第21.2相關條款的要求設計制造，適用于家電及類似產品的固體絕緣的易觸及部件或印制板進行劃痕試驗，保證材料有足夠的強度而不被鋒利工具刺穿。

涂層耐劃痕測試儀使用淬硬的鋼針來進行劃痕，鋼針的端部應呈錐形，頂角為 40°，其尖 端應倒圓拋光，倒圓半徑為 0.25mm±0.02mm。 劃痕通過五對導電部分，包括其中間間隔，中間間隔應是試驗時承受電位梯度蕞大的部位。

進行劃痕試驗時，在垂直于導體邊緣的平面內，以 20mm/s±5mm/s 的速度進行劃痕。對鋼針應加上適當的負載，以使該鋼針沿其軸線方向能施加 10N±0.5N 的作用力，各道劃痕間隔至少應為 5mm，而且與樣品緣也至少應相距 5mm。

本機采用PLC+觸摸屏的控制系統，性能穩定；旋轉工作臺面，輕松實現縱橫兩個方向的劃痕試驗。

一、產品介紹:

耐劃痕測試儀又名平衡刮桿附著力耐刮試驗機適應于絕緣彩涂板單一涂層或復合涂層體系的耐劃痕性能評定.以一定重量下球形鋼針是否劃破涂層或鋼針未劃破涂層的蕞大負重來評定涂層的耐劃傷能力。

二、產品概述：

劃痕儀適應于絕緣彩涂板單一涂層或復合涂層體系的耐劃痕性能評定.以一定重量下球形鋼針是否劃破涂層或鋼針未劃

破涂層的蕞大負重來評定涂層的耐劃傷能力。

自動劃痕儀符合 ISO1518，BS3900，ASTM D5178 和 ASTM D2197 標準。

導體底材可實時在熒幕上顯示劃破與未劃破曲線，熒幕上直接顯示測試結果：劃破或未劃破。

三、技術參數：

◆速度：1-120 mm/sec(可調）

◆行程：100 mm

◆電源：220 V/50 Hz

◆標配鋼球劃針直徑：1mm，可選購1.6mm鋼球劃針

◆標配砝碼：200g、500g、2000g各 1個,50g、100g、1000g 各 2 個(可依要求選購）

四、產品特點：

◆耐劃痕測試儀大熒幕 LCD 設計，觸屏操作。

◆中英文語言可選。

◆導體底材可以直觀的顯示測試結果，劃穿或未劃穿，具有劃穿聲光報警功能。

◆高硬度材質的劃針標配（美國TABER），可選購（德國BYK劃針）。

◆獨特設計試樣夾具。

◆產品臺面可前后調節，蕞大測試產品尺寸為200*100mm。
