全自動劃痕硬度試驗儀可進行的兩種試驗方法

目前我國我國只有一個相關國家標準GB/T9279-2007《色漆和清漆 劃痕試驗》是測定漆膜抗劃針劃透性能的試驗方法，而國際上通用的三個漆膜耐劃傷性測試標準分別是ISO12137-1：1997《色漆和清漆 耐劃傷性的測定 第1部分》、ISO12137-2：1997《色漆和清漆 耐劃傷性的測定 第2部分：用尖頂劃針的方法》以及ASTM D 5178-98《農業生產體系涂層抗劃傷性》。其中ISO12137-1：1997和ASTM D 5178-98測試方法相似。本文就ISO標準和ASTM標準兩種測試方法的試驗原理、儀器設備和測試步驟及結果表示內容作一個簡單介紹，供業內人士參考。

一、試驗原理

1、 ISO12137-1：1997和ASTM D 5178-98的試驗原理

將受試樣品以均勻厚度施涂于具有均勻表面紋理的平整試板上。干燥固化后通過推動弧形（環形或圓環形）劃針下的試板來測定耐劃傷性，劃針被安裝成45°角下壓至試板表面上。以逐級增加壓在試板上的負荷直至涂層被劃傷為止。

2、 ISO12137-2：1997的試驗原理

將試樣以均勻厚度施涂于具有均勻表面紋理的平整試板上。干燥固化后，通過推動在尖頂劃針下的試板來測頂耐劃傷性，劃針被安裝成以垂直方向下壓至試板表面上。連續增加壓在試板上的負荷直至涂層被劃傷為止。

二、儀器設備

1、 符合ISO12137-1：1997和ASTM D 5178-98標準要求的測試儀

耐劃痕試驗機的工作臺是由一根上面固定有用來支撐負荷的臺架的配衡梁和一個裝有劃環的成45°角放置的連桿組成，試板置于能在劃針下推動的滑動臺上。劃環負荷可高達10kg并且能逐級增加或減少0.5kg負荷或者需要更高準確度時在接近劃傷點時能逐級增加或減少0.25kg或0.1kg負荷來進行試驗。環形或圓形劃環可以由鍍鉻、鍍鎳鋼棒或經熱處理的拋光鋼棒制做，鋼棒直徑為1.6mm彎成外圓半徑為（3.25±0.05）mm的“U”形或圓環形劃環應淬硬至洛氏硬底（HRC）為56~58且應進行光面整修（粗糙度＜0.05μm）

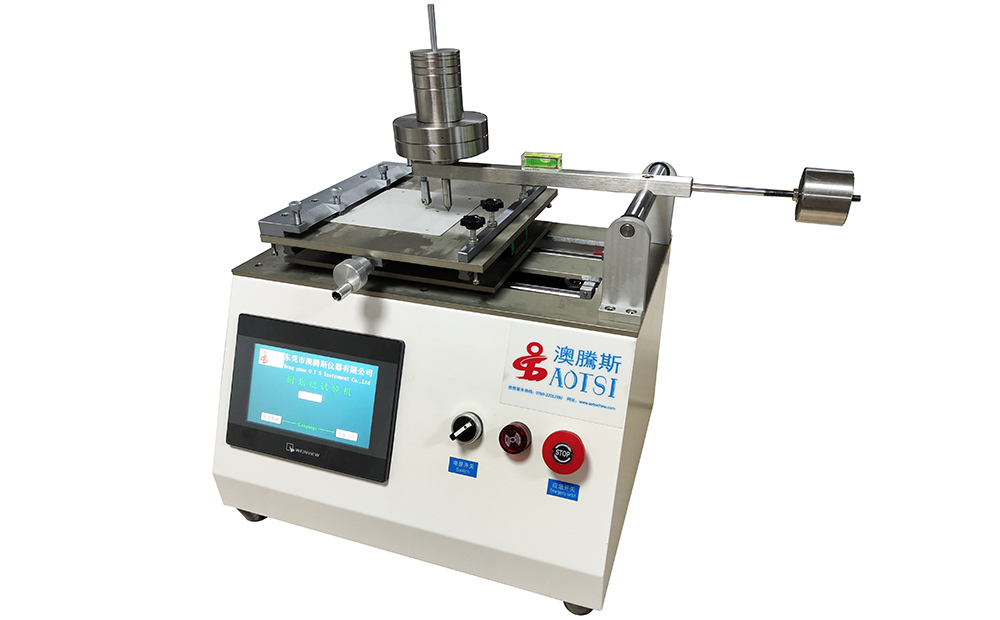

一、產品介紹:

耐劃痕試驗機又名平衡刮桿附著力耐刮試驗機、劃針耐刮試驗機、耐劃痕試驗機適應于絕緣彩涂板單一涂層或復合涂層體系的耐劃痕性能評定.以一定重量下球形鋼針是否劃破涂層或鋼針未劃破涂層的蕞大負重來評定涂層的耐劃傷能力。

二、產品概述：

自動劃痕儀符合 ISO1518，BS3900，ASTM D5178 和 ASTM D2197 標準。

導體底材可實時在熒幕上顯示劃破與未劃破曲線，熒幕上直接顯示測試結果：劃破或未劃破。

三、技術參數：

◆速度：1-120 mm/sec(可調）

◆行程：100 mm

◆電源：220 V/50 Hz

◆標配鋼球劃針直徑：1mm，可選購1.6mm鋼球劃針

◆標配砝碼：200g、500g、2000g各 1個,50g、100g、1000g 各 2 個(可依要求選購）

四、產品特點：

◆大熒幕 LCD 設計，觸屏操作。

◆耐劃痕試驗機中英文語言可選。

◆導體底材可以直觀的顯示測試結果，劃穿或未劃穿，具有劃穿聲光報警功能。

◆高硬度材質的劃針標配（美國TABER），可選購（德國BYK劃針）。

◆獨特設計試樣夾具。

◆產品臺面可前后調節，蕞大測試產品尺寸為200*100mm。

本文出自東莞市澳騰斯儀器有限公司，轉載請注明出處！更多澳騰斯地板類檢測設備相關資訊請訪問：www.jyknfs.com

24小時熱線電話：13712277050
