一、測試標準對照表：
項目名稱 | 國際標準 | 國家標準 | 備注 |
雷擊浪涌抗擾度 | IEC61000-4-5 | GB/T17626.5 |
二、儀器配置方案：
1、雷擊浪涌抗擾度試驗
依據標準：IEC61000-4-5 GB/T17626.5

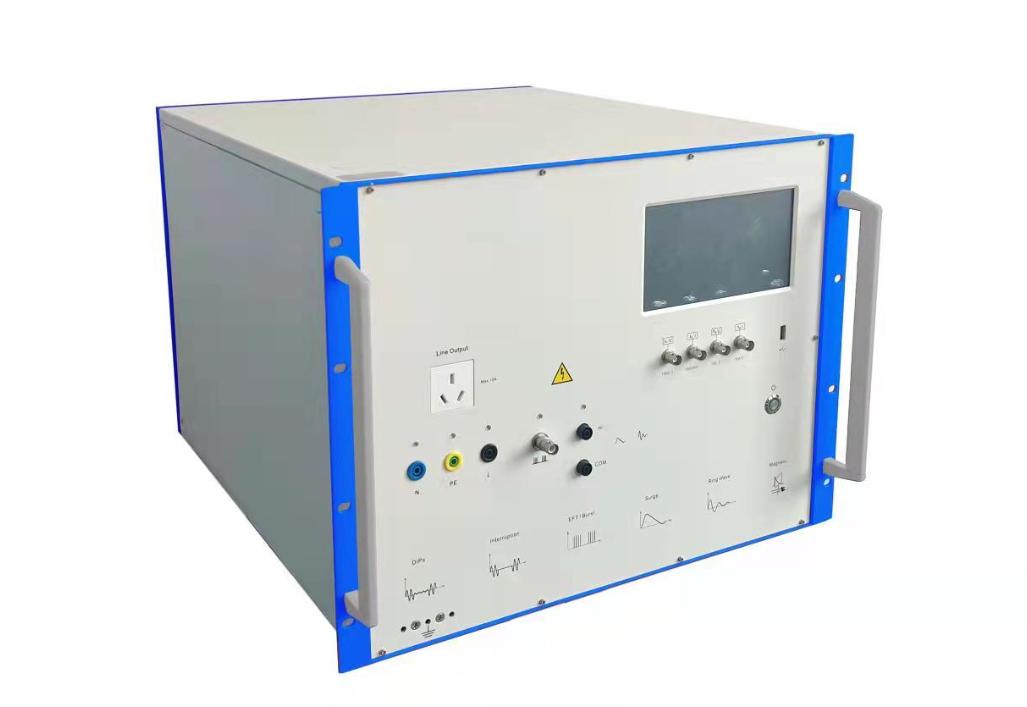

產品型號：AOTSI-7KV
全自動雷擊浪涌發生器AOTSI-7KV用于評估設備電源線和內部連接線在經受來自開關切換及自然界雷擊所引起高能量瞬變干擾時的性能提供一個共同依據。性能完全滿足IEC61000-4-5和GB/T17626.5標準的要求。 下載中心有計量報告可參考。
◆技術特點
·7寸觸摸LCD界面，功能豐富，操作方便，軟件易升級
·用戶可編程測試程序，多達1000組記憶
·浪涌電壓、電流波形可通過外接示波器實時監測
·內置單相16A電源網絡，網絡、主機2合1，小型化設計
·EUT輸出自帶高強度工業級標準插座更方便、可靠
·內置EUT工作電壓、電流監測，過壓、過流保護
·智能型程控高壓電源，內置高壓過壓、過流、短路保護
·浪涌輸出智能檢測，電壓錯誤、無輸出警告
·具有自診斷功能，智能判斷高壓、浪涌輸出異常
.能自動監測產品的殘壓雷擊電壓和殘壓雷擊電流，自動監測EUT的工作電壓和工作電流
三、主要技術指標
開路輸出電壓 | 7kV (Max) ±5％ | |
波前時間 | 1.2μs ±30％ | |
脈沖半峰值時間 | 50μs ±20％ | |
短路輸出電流 | 最大3.5kA ±5％ | |
波前時間 | 8μs ±20％ | |
脈沖半峰值時間 | 20μs ±20％ | |
輸出極性 | 正、負，正負循環，正負交替，先正后負，先負后正 | |
輸出阻抗 | 2Ω±10％ | |
浪涌觸發模式 | 同步或異步； | |
浪涌注入相位 | 自由設定0－360°，分辨率1° | |
浪涌觸發方式 | 自動或手動，可單次觸發 | |
浪涌發生次數 | 1-9999次 | |
可編程測試程序 | 內置IEC標準及用戶自定義程序，多達1000組 | |
浪涌間隔時間 | 20-9999s | |
內置浪涌電壓監測衰減比率 | 1000:1 | |
內置浪涌電流監測衰減比率 | 1000:1 | |
測量精度 | 優于5％ | |
浪涌峰值電壓、電流顯示 | LCD同步顯示 | |
浪涌電壓、電流監測輸出 | BNC同軸端子，≥1MΩ | |
EUT電壓、電流監測參數 | LCD實時顯示：交流電壓、電流 | |
內置網絡容量 | 交流：單相300V，10A（16AMax），50/60Hz | |
直流：300V，10A（16AMax） | ||
內置網絡耦合方式 | 線－線（L-N） | |
線－地（L-PE，N-PE，L+N-PE） | ||
內置網絡耦合器件 | 線－線 | 18μF電容 |
線－地 | 10Ω電阻＋9μF電容 | |
使用環境 | 溫度：15°C－35°C相對濕度10%－75% | |
系統電源 | AC220±10％，50/60Hz | |
外形尺寸 | 寬470mm×高260mm×深500mm | |
整機重量 | 約30kg | |
四、內置16A單相耦合去耦網絡：
產品特點：
1、與OTS-0507C間通過通信線連接，通過OTS-0507C可對其進行程序控制，自動完成耦合選擇動作；
2、耦合性能完全滿足標準要求，耦合能量損耗小，輸出大。
